1、一般要求

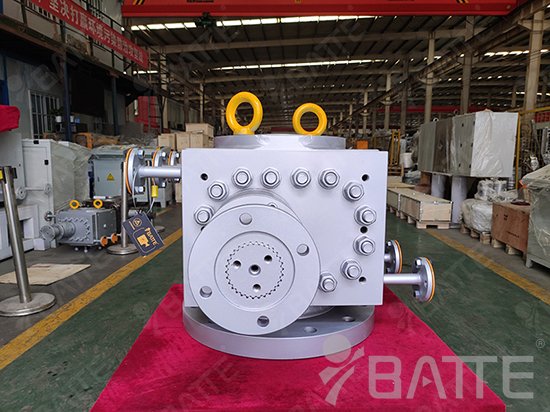

熔體泵應符合本標準的規定，并按經規定程序批準的圖樣和技術文件制造，如用戶有特殊要求，按雙方協議執行。
2、材料要求
2.1、泵體材料默認為38CrMoAl，也可以由客戶指定材料Cr12MOV、不銹鋼或者其他鋼材。
2.2、齒輪材料默認為38CrMoAl，也可以由客戶指定其他鋼材。
2.3、軸套材料默認為Cr12MOV， 也可以由客戶指定其他鋼材。
2.4、密封材料默認為45#鋼，也可以由客戶指定其他鋼材。
2.5、材料38CrMoAl應符合GB/T 3077規定，Cr12MOV應符合GB/T 1299規定，45#鋼及其他鋼材應符合GB/T 699 規定。
3、外觀質量要求
3.1、產品外觀不應有圖樣規定外的凸起、凹陷、粗糙不平和其他損傷等缺陷。
3.2、鍍鉻件、發藍件和發黑件等的色調應一致，保護層不應有脫落現象。
3.3、油漆表面應平整、均勻、光滑，不應有漏漆、起皺、流掛、剝落、銹蝕和銹痕等缺陷。
4、加工和裝配質量要求
焊接部件的外觀表面不應有錘痕、焊瘤、金屬飛濺物及引弧痕跡，邊棱、尖角處應光滑。所有焊縫的熔渣均應清理干凈。焊縫表面應打磨平整。
5、結構與性能
5.1、使用性能和結構
5.1.1輸出流量范圍: 0. 08L-40000L/h.
5.1.2 泵體承受壓力< 35Mpa。
5.2、運轉性能
各運動部分應運轉靈活、無卡滯現象。
5.3、密封的泄漏量
密封泄漏量≤0.1%Qr。
5.4、加熱方式
采用220V電加熱，其他加熱方式由供需雙方商定后執行。
6、計量精度
熔體泵在額定工況下的流量穩定性精度、流量復現性精度、線性度應在±0.8%。
7、電氣安全
7.1、保護接地電路的連續性
7.1.1 基本要求
電氣設備保護接地電路目測檢查應滿足如下要求:
a)、在電氣設備的電源進線的相線鄰近處應有外部保護接地端子PE。
b)、保護接地導線的顏色應采用黃/綠雙色。否則，導線的兩端應套有保護接地標記圖形符號或字母PE。
c)、保護導線連接點都應有標記，采用GB/T 5465.2-2008 中5019符號。
d)、保護導線連接點上一個端子只能接一根保護導線。
7.1.2 絕緣電阻
在動力電路導線和保護聯結電路間施加500Vd. c.時，測得的絕緣電阻不應小于1MΩ。
       |
